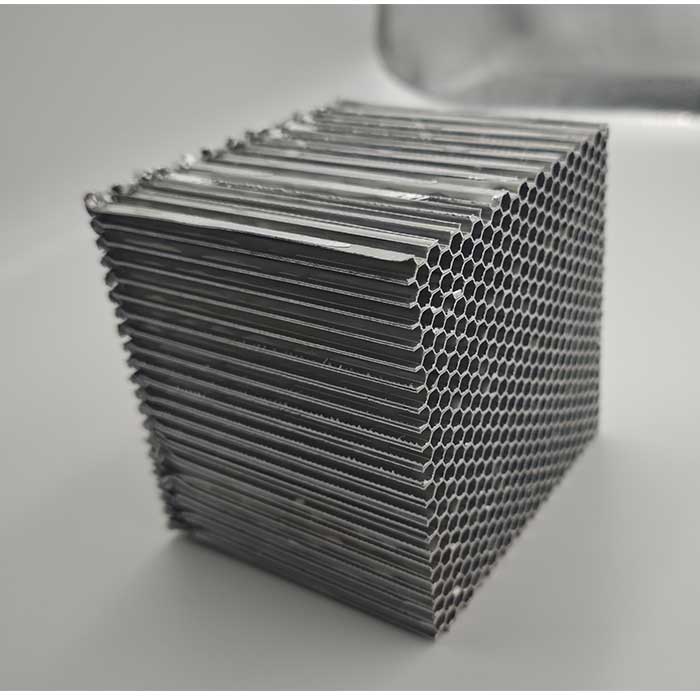

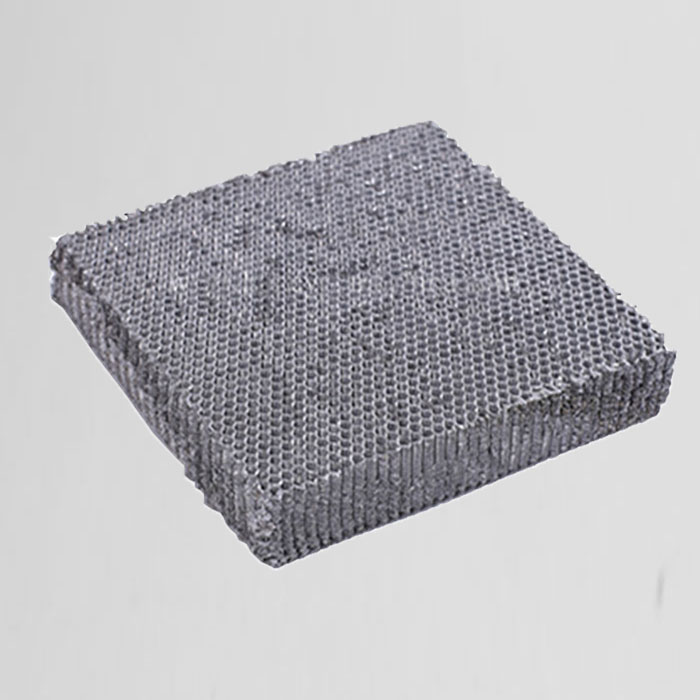

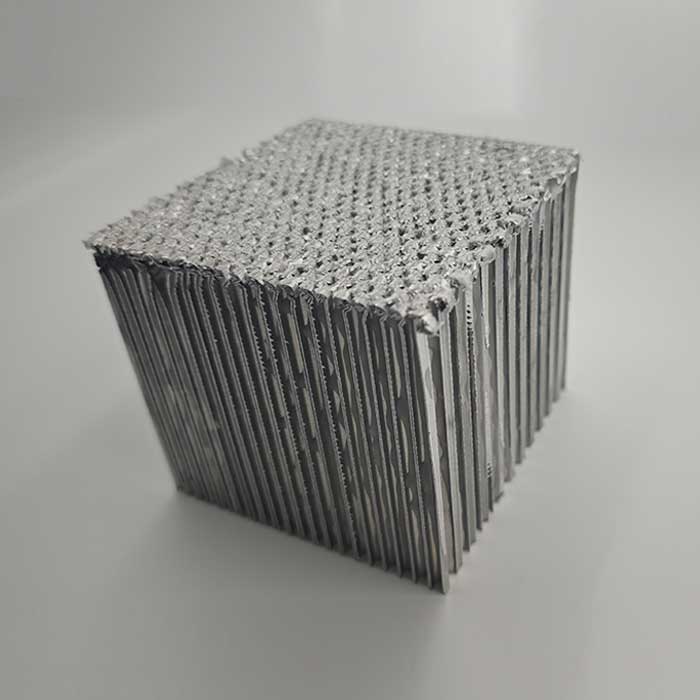

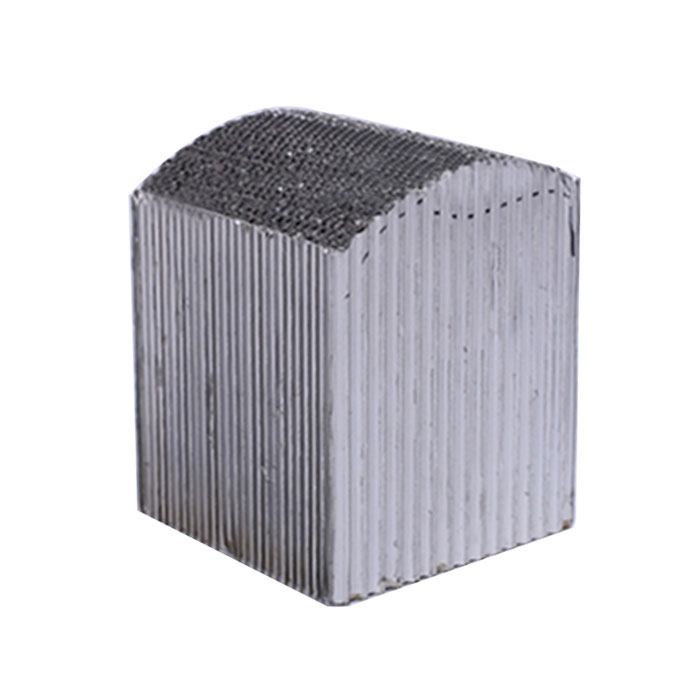

แกนรังผึ้งอะลูมิเนียมดูดซับพลังงาน

แกนรังผึ้งอะลูมิเนียมดูดซับพลังงาน

ปัจจัยที่กำหนดประสิทธิภาพการดูดซับพลังงานของอลูมิเนียมรังผึ้ง

1. ความหนาของผนังฟอยล์ t (แกนกลางและปัจจัยที่มีอิทธิพลมากที่สุด)

ยิ่งผนังมีความหนามากเท่าใด ความสามารถในการดัดงอและความแข็งแงของการดัดงอของหน่วยเซลล์ก็จะยิ่งมากขึ้นเท่านั้น ความเครียดจากการบดอัดของแพลตฟอร์มก็จะยิ่งสูงขึ้น และพลังงานที่ดูดซับทั้งหมดก็จะยิ่งมากขึ้นเท่านั้น

ความหนาของผนังที่มากเกินไปอาจทำให้เกิดการแตกหักง่าย ความผันผวนอย่างมากในกราฟแรงกด การเพิ่มขึ้นอย่างฉับพลันของแรงสูงสุด และความสบายในการรองรับลดลง

ความหนาของแผ่นฟอยล์อลูมิเนียมรังผึ้งดูดซับพลังงานแบบทั่วไป: 0.06 มม. ถึง 0.20 มม. พร้อมความสามารถในการป้องกันการชนที่รุนแรงกว่า 0.3 มม.

2. ความยาวขอบเซลล์รังผึ้ง L (ความยาวขอบด้านในรูปหกเหลี่ยม / ความยาวขอบด้านตรงข้าม)

ขนาดรูรับแสง 3 มม., 6 มม., 10 มม. และ 15 มม. ที่ใช้กันทั่วไปในอุตสาหกรรมนั้น หมายถึงขนาดของเซลล์:

ยิ่งขนาดเซลล์เล็กลงเท่าไร ความหนาแน่นของโครงสร้างรังผึ้งภายใต้ความหนาของผนังที่เท่ากันก็จะยิ่งสูงขึ้นเท่านั้น ส่งผลให้การดูดซับพลังงานต่อหน่วยปริมาตรสูงขึ้น และแรงบีบอัดก็จะยิ่งมีเสถียรภาพมากขึ้น

เซลล์ขนาดใหญ่มีแนวโน้มที่จะไม่เสถียรและโค้งงอได้ง่ายกว่า ส่งผลให้แท่นบดสั่นสะเทือนอย่างมาก จึงเหมาะสำหรับใช้ในการลดแรงกระแทกที่ความเร็วต่ำและช่วงชักขนาดใหญ่

แบตเตอรี่ขนาดเล็กมักใช้ในสถานการณ์ที่ต้องการพลังงานสูงและมีเสถียรภาพ เช่น กันชนรถยนต์และอุปกรณ์ป้องกันแบตเตอรี่

3. ความสูงของแกนรังผึ้ง H (ความสูงเมื่อยุบตัวอย่างมีประสิทธิภาพ)

การกำหนดระยะการดูดซับพลังงานที่มีประสิทธิภาพโดยตรง: ยิ่งความสูงมากเท่าไร ระยะการบีบอัดที่ยุบตัวได้ก็จะยิ่งยาวขึ้น และพลังงานกระแทกรวมที่สามารถดูดซับได้ก็จะยิ่งมากขึ้นเท่านั้น

หลักการออกแบบ: โดยทั่วไปแล้ว ความสามารถในการรับแรงอัดที่ใช้งานได้จริงจะอยู่ที่ 70% ถึง 80% ของความสูงทั้งหมด โดยอีก 20% ที่เหลือจะเป็นโซนการอัดแน่นและไม่มีความสามารถในการรองรับอีกต่อไป

ความสูงที่มากเกินไปอาจนำไปสู่ความไม่เสถียรในการโค้งงอโดยรวม ซึ่งไม่ใช่รูปแบบการบีบอัดแบบค่อยเป็นค่อยไปที่เหมาะสมอีกต่อไป

4. ความหนาแน่นของพื้นผิวรังผึ้ง (น้ำหนักต่อหน่วยพื้นที่ กำหนดโดย t+L)

ความเข้าใจแบบง่ายของสูตร: ความหนาแน่น ∝ ความหนาของแผ่นฟอยล์ ÷ ความยาวขอบเซลล์

โครงสร้างรังผึ้งความหนาแน่นสูง: แรงกดบนพื้นผิวสูง การดูดซับพลังงานจำเพาะสูง รับน้ำหนักได้มาก ป้องกันแรงกระแทกความเร็วสูง

โครงสร้างรังผึ้งความหนาแน่นต่ำ: ค่าแรงอ่อน การรองรับแรงกระแทกที่ความเร็วต่ำ เหมาะสำหรับการดูดซับแรงกระแทกและลดเสียงรบกวนเป็นหลัก
